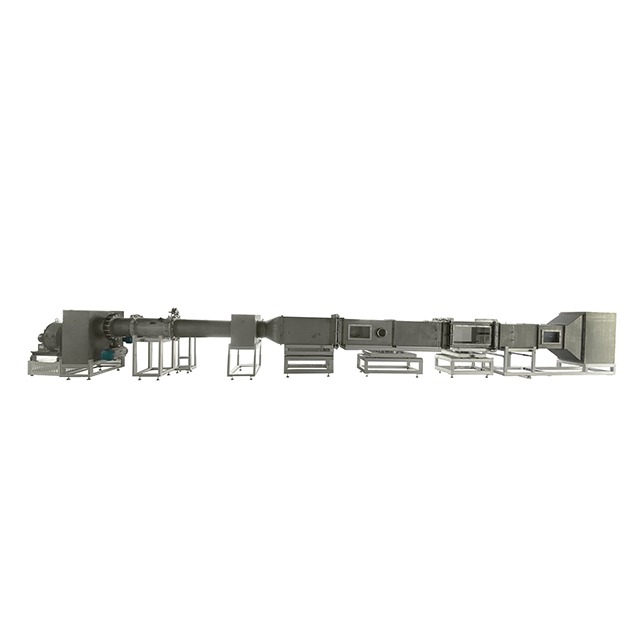

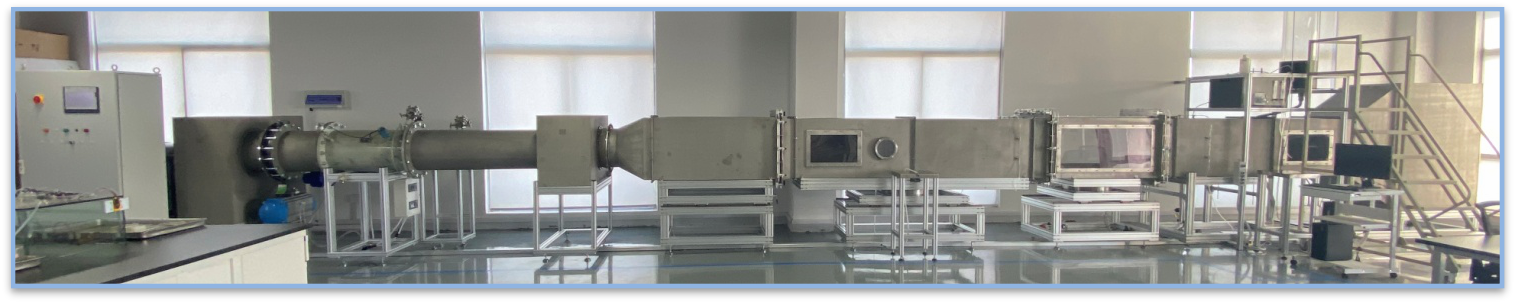

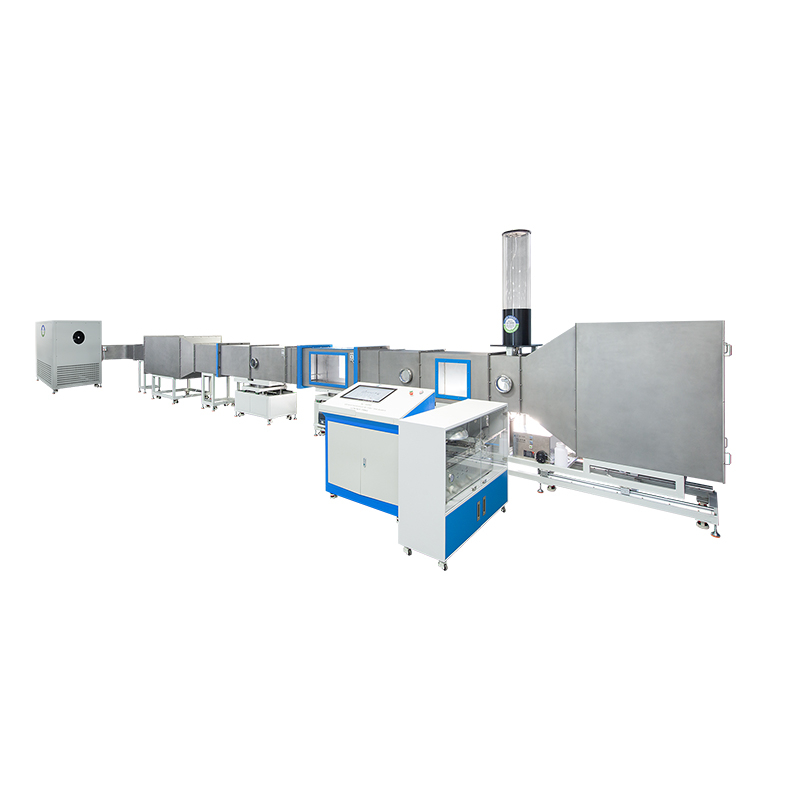

Se utiliza para la prueba de rendimiento de los filtros de aire para la ventilación general, incluida la resistencia a la prueba del flujo de aire, la prueba de eficiencia fraccional y la prueba de capacidad de polvo. Indicadores de prueba: diferencial de presión inicial, diferencial de presión a la tasa de flujo de aire, eficiencia fraccional inicial, eficiencia fraccional condicionada, eficiencia fraccional promedio, diferencial de presión en función de la carga de polvo, la arrestancia en función de la carga de polvo.
| Cantidad: | |
|---|---|
SC-16890
Scince
Ventajas
Adopte contadores de partículas de marca conocidos, medidores de presión diferencial y otros componentes para garantizar la precisión de la prueba.
Equipado con gabinete independiente de descarga de IPA, y puede juzgar si el efecto de eliminación estática está completo.
Diseñado y fabricado de acuerdo con ISO 16890, el filtro probado se puede instalar convenientemente en el accesorio de prueba, el aerosol o el polvo de prueba y el aire limpio se mezclan uniformemente y pasan a través del filtro probado. El diferencial de presión y la eficiencia se obtienen detectando la diferencia de presión y la diferencia de concentración aguas abajo y aguas arriba del filtro. Los filtros se califican de acuerdo con su eficiencia fraccional promedio.
El alimentador de polvo auto desarrollado, la alimentación de polvo completamente automática, la velocidad de alimentación de polvo es ajustable.
Adopte el sistema de software de la computadora superior y el tablero principal de control para formar el gabinete de control eléctrico, lo que garantiza la estabilidad del sistema de control.
Adopte el sistema avanzado de software de monitoreo en línea, después del filtro de instalación (parámetros del filtro de entrada - Flujo de prueba establecido - Ajuste la concentración de aerosol, el sistema de prueba de prueba completo y el juicio del número de partículas automáticamente, luego inicie la prueba, y los resultados de la prueba se reflejan en la LCD de la computadora .
El inicio y la parada del generador de aerosol, la conversión del mostrador de partículas láser aguas arriba y aguas abajo, y la inflación y el sellado se controlan automáticamente por las válvulas solenoides correspondientes.
El sistema de prueba funciona a presión negativa, el volumen de aire se establece por software y el convertidor de frecuencia se utiliza para realizar el control automático del volumen de aire.
Las funciones como la impresión del informe de prueba, la impresión de etiquetas y la gestión de la base de datos están disponibles.
Parámetros técnicos
1. Volumen de aire de salida: 500 ~ 5500 m3/H, ± 5%.
2. Diferencial de presión: 0 ~ 1000 PA, ± 1%.
3. Aerosol: DEHS o KCL.
4. Dust: ISO 12103-1 A2 Dust (ISO 15957 L2).
5. Contador de partículas: 2.83 L/min, 16 canales, 0.2 μm ~ 10.0 μm.
6. Rango de eficiencia: 30%~ 99%.
7. Tamaño del filtro: 610 mm × 610 mm.
8. Error de uniformidad de velocidad de flujo de aire: ≤10%.
9. Error de uniformidad de aerosol: ≤15%.
10. Dimensiones: 13700 mm × 2200 mm × 2400 mm.
Las condiciones de trabajo
1. Voltaje: CA 380V, 50Hz (sistema trifásico de cinco hilos).
2. Temperatura: (23 ± 5) ° C.
3. Humedad relativa: (45 ± 10)%HR.
