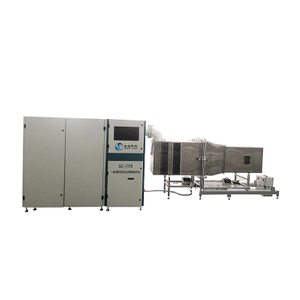

Se utiliza para la prueba de rendimiento de los filtros de clase F. Puede probar la resistencia, EPM1.0, EPM2.5, EPM10.0 y la curva de resistencia al flujo de varios tipos de filtros, incluidos filtros planos, de tipo W, bolsos y cilíndricos.
| Cantidad: | |
|---|---|
SC-16890
Scince
Ventajas significativas
El filtro a probar se puede instalar convenientemente en el accesorio de prueba. Prueba de aerosol y aire limpio se mezclan uniformemente y pasan a través del filtro probado. La resistencia y la eficiencia del filtro se obtienen detectando la diferencia de presión y la diferencia de concentración aguas abajo y aguas arriba del filtro. Los filtros se califican de acuerdo con su eficiencia promedio.
Adopte el sistema de software de computadora superior y el tablero principal de control para formar el gabinete de control eléctrico, lo que garantiza la estabilidad del sistema de control.
Adopte el sistema avanzado de software de monitoreo en línea, después del filtro de instalación (parámetros de filtro de entrada - Flujo de prueba establecido - Ajuste la concentración de aerosol, el sistema de prueba completo de autolimpieza y juicio de número de partículas automáticamente, luego inicie la prueba, y los resultados de la prueba se reflejan en la LCD de la computadora. Para obtener los datos del volumen de aire bajo diferentes resistencias, es necesario establecer el volumen de aire de prueba (como porcentaje del volumen de aire nominal) en el software, y se pueden establecer hasta 9 volúmenes de aire. Luego inicie la prueba de resistencia al flujo, el software completa automáticamente la prueba y muestra los resultados de la prueba.
El inicio y la parada del generador de aerosol, la conversión del mostrador de partículas láser aguas arriba y aguas abajo, y la inflación y el sellado se controlan automáticamente por las válvulas solenoides correspondientes.
El sistema de prueba funciona a presión negativa, el volumen de aire se establece por software y el convertidor de frecuencia se utiliza para realizar el control automático del volumen de aire.
Las funciones como la impresión del informe de prueba, la impresión de etiquetas y la gestión de la base de datos están disponibles.
Se adopta el diluter de by-pass en el sistema, con una gran relación de dilución y confiabilidad.
Parámetros técnicos
1. Volumen de aire de salida: 300 ~ 5400m3/h.
2. Contadores de partículas: TS1 3330,13 canales, 0.3-10.0 μm
3. Error de volumen de aire: ≤ 5% (el control de frecuencia variable es ajustable).
4. Tamaño máximo del filtro probable: 610 mm × 610 mm × 120 mm. El tamaño mínimo está limitado por el flujo de prueba mínimo.
5. Aerosol: DEHS o KCL.
6. Flujo de muestreo: 2.83L/min, ± 5%.
7. Rango de resistencia medible: 0 ~ 500PA.
Condiciones de trabajo
1. Voltaje: AC 380V, 50Hz （Sistema trifásico de cinco hilos）.
2. Potencia: 2500W.
3. Temperatura: (23 ± 5) ° C.
4. Humedad relativa: (20 ~ 70)%HR.
5. Presión atmosférica: 68 ~ 106kpa.
6. Suministro de gas: 5 ~ 8 kg/ cm2.
Ventajas significativas
El filtro a probar se puede instalar convenientemente en el accesorio de prueba. Prueba de aerosol y aire limpio se mezclan uniformemente y pasan a través del filtro probado. La resistencia y la eficiencia del filtro se obtienen detectando la diferencia de presión y la diferencia de concentración aguas abajo y aguas arriba del filtro. Los filtros se califican de acuerdo con su eficiencia promedio.
Adopte el sistema de software de computadora superior y el tablero principal de control para formar el gabinete de control eléctrico, lo que garantiza la estabilidad del sistema de control.
Adopte el sistema avanzado de software de monitoreo en línea, después del filtro de instalación (parámetros de filtro de entrada - Flujo de prueba establecido - Ajuste la concentración de aerosol, el sistema de prueba completo de autolimpieza y juicio de número de partículas automáticamente, luego inicie la prueba, y los resultados de la prueba se reflejan en la LCD de la computadora. Para obtener los datos del volumen de aire bajo diferentes resistencias, es necesario establecer el volumen de aire de prueba (como porcentaje del volumen de aire nominal) en el software, y se pueden establecer hasta 9 volúmenes de aire. Luego inicie la prueba de resistencia al flujo, el software completa automáticamente la prueba y muestra los resultados de la prueba.
El inicio y la parada del generador de aerosol, la conversión del mostrador de partículas láser aguas arriba y aguas abajo, y la inflación y el sellado se controlan automáticamente por las válvulas solenoides correspondientes.
El sistema de prueba funciona a presión negativa, el volumen de aire se establece por software y el convertidor de frecuencia se utiliza para realizar el control automático del volumen de aire.
Las funciones como la impresión del informe de prueba, la impresión de etiquetas y la gestión de la base de datos están disponibles.
Se adopta el diluter de by-pass en el sistema, con una gran relación de dilución y confiabilidad.
Parámetros técnicos
1. Volumen de aire de salida: 300 ~ 5400m3/h.
2. Contadores de partículas: TS1 3330,13 canales, 0.3-10.0 μm
3. Error de volumen de aire: ≤ 5% (el control de frecuencia variable es ajustable).
4. Tamaño máximo del filtro probable: 610 mm × 610 mm × 120 mm. El tamaño mínimo está limitado por el flujo de prueba mínimo.
5. Aerosol: DEHS o KCL.
6. Flujo de muestreo: 2.83L/min, ± 5%.
7. Rango de resistencia medible: 0 ~ 500PA.
Condiciones de trabajo
1. Voltaje: AC 380V, 50Hz （Sistema trifásico de cinco hilos）.
2. Potencia: 2500W.
3. Temperatura: (23 ± 5) ° C.
4. Humedad relativa: (20 ~ 70)%HR.
5. Presión atmosférica: 68 ~ 106kpa.
6. Suministro de gas: 5 ~ 8 kg/ cm2.
